Welke overspanning moet je overbruggen?
-
Inzicht
Een balk voor elke roostering. Welke roosteringsbalk kies je voor jouw project?
Dries Hubrechts
Elke balk is niet om het even. En dat is maar goed ook: de juiste balk op de juiste plaats maakt je constructie kostenefficiënter en eenvoudiger uit te voeren. Maar hoe maak je die keuze?
Dat begint bij de sterkteklasse. Bij Eurabo hebben de constructiebalken minimaal sterkteklasse C24 (C duidt op naaldhout). Omdat het hout sterker en stijver is, heb je minder materiaal nodig voor gelijke prestaties. Dat is niet alleen beter voor het milieu, maar vaak ook voordeliger voor je project. Zo zal een vloerroostering uit naaldhout met sterkteklasse C18 al snel 20% meer doorbuigen dan een sterkteklasse C24, waardoor het houtverbruik 20% kan schelen.
Om een zo groot mogelijk deel van de stam te kunnen gebruiken voor constructieve toepassing, worden kortere stukken hout tot een groter geheel aan elkaar gelijmd met vingerlassen of lamellen. Deze optimalisatie biedt opnieuw een ecologisch en economisch voordeel.
Afhankelijk van je project, de overspanning, de belasting, de beschikbare balkhoogte en de zichtbaarheid, komt een bepaald type balk in aanmerking. Hieronder vind je een overzicht van de oplossingen in ons aanbod.

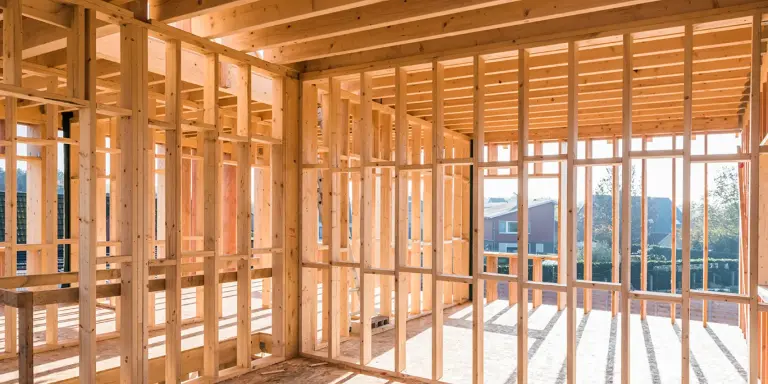

KVHDuitse afkorting voor Konstruktionsvollholz, dit is: massief constructiehout.De naam staat voor zowel een houtproduct als een geregistreerde Dui...Lees meer-balk
Een KVH-balk (Konstruktionsvollholz) is een massieve vurenhouten balk die via vingerlassen verlengd wordt tot handige lengtes. Hij wordt vooral gebruikt voor niet-zichtbare constructies en kleinere overspanningen.
Ideaal voor:
- Wanden en niet-zichtbare constructies
- Kleine vloer- en dakroosteringen.
Voordelen:
- Prijsgunstige oplossing en uitgebreid stockgamma
- Sterker en stabieler dan weinig of niet gesorteerd hout.
Aandachtspunten:
- Minder geschikt voor grote overspanningen
- Niet geschikt voor zichtwerk.

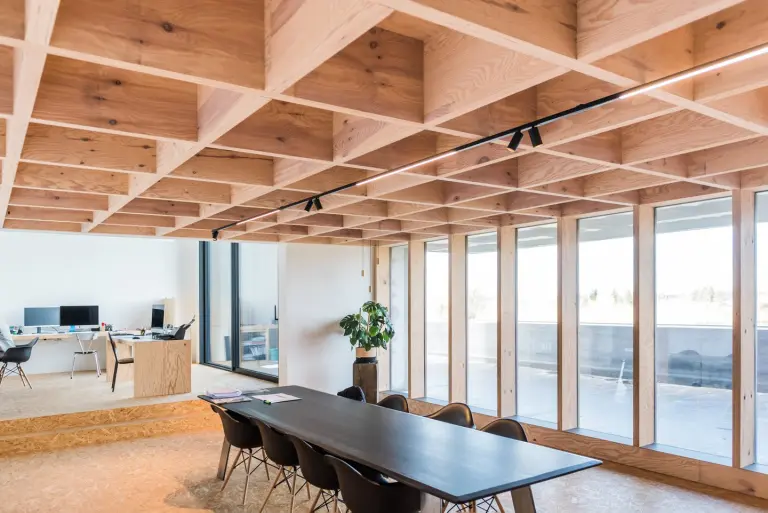

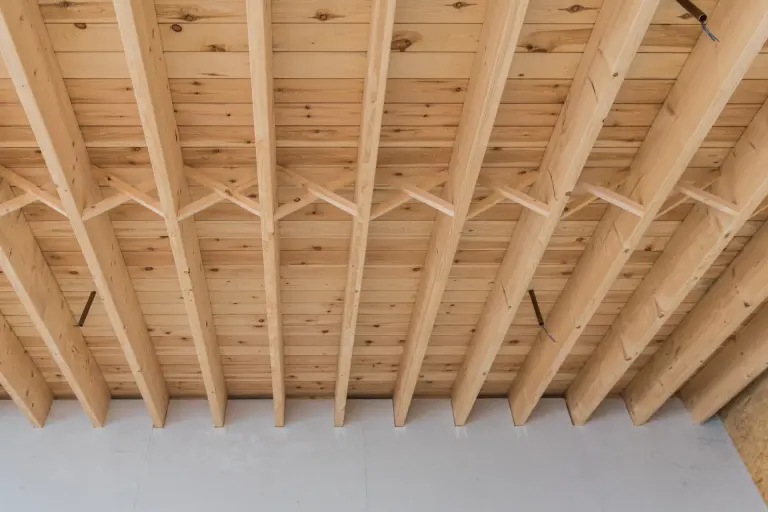

Duobalk
Duobalken bestaan uit twee zijdelings verlijmde vurenhouten delen en zijn hierdoor vormvaster dan massief hout. Dankzij de visuele sortering zijn de balken geschikt voor zichtbare toepassing. In een roosteringHet raamwerk van horizontale balken als drager van een vloer of plat dak. De ruimte tussen deze balken kan opgevuld worden met isolatie om het ...Lees meer heeft enkel de onderzijde van de balk een subtiele lijmnaad, waardoor Duobalken eenzelfde natuurlijke en rustieke uitstraling hebben als massieve balken.
Ideaal voor:
- Zichtbare vloerroosteringen
- Constructies met een massief uitzicht.
Voordelen:
- Mooie, natuurlijke uitstraling
- Stabieler dan niet gelijmd hout.
Aandachtspunten:
- In beperkte maatvoering verkrijgbaar
- Mogelijks kleine gebreken zoals losliggende knopen.

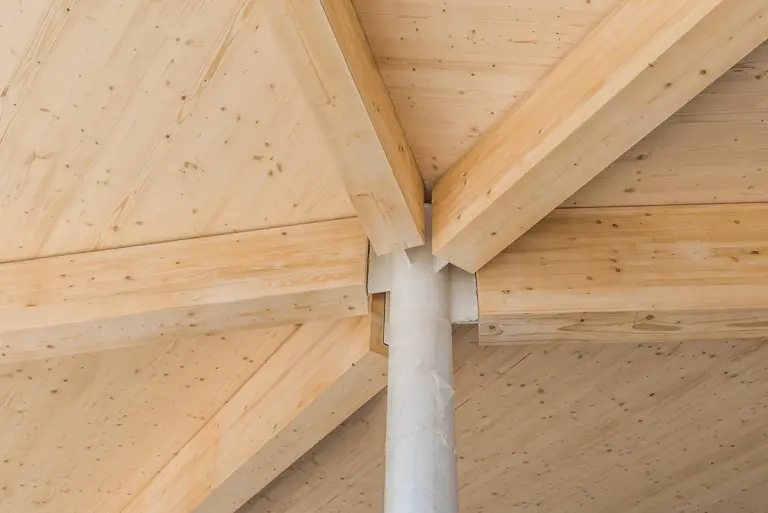

Gelamelleerde balk GlulamGlulam is de samentrekking van glued laminated timber en dus synoniem voor gelijmd gelamelleerd hout (in Nederland meestal 'gelijmd gelamineerd'...Lees meer (glued laminated timber)
Glulam balken bestaan uit meerdere verlijmde lamellen van 40 mm hoogte. Daardoor zijn grote kopmaten mogelijk en kunnen zeer grote overspanningen gerealiseerd worden, zonder in te boeten op sterkte of esthetiek. Door de optimale maatvastheid en toleranties zijn deze GL-balken het meest geschikt voor nauwkeurig maatwerk.
Fabrikanten kunnen gelamelleerde balken bovendien op lengtemaat produceren waardoor zaagresten vermeden worden.
Ideaal voor:
- Grote overspanningen
- Zichtbare constructies in alle afmetingen.
Voordelen:
- Grote en afwijkende afmetingen mogelijk
- Hoogwaardige visuele afwerking en uitstekende maatvastheid.
Aandachtspunten:
- Bij maatwerk langere levertermijn
- GL in dikte 45 mm is niet-zichtkwaliteit.

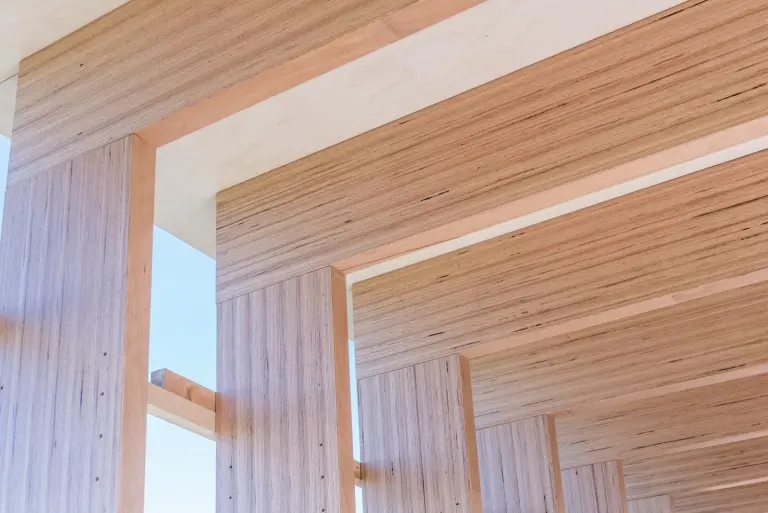

LVLLVL is de afkorting van Laminated Veneer Lumber. Een LVL-balk is opgebouwd uit meerdere lagen van 3 à 6 mm dikke grenen- en vurenfineren, onderl...Lees meer-balk
LVL staat voor Laminated Veneer Lumber. Deze balk bestaat uit verlijmde geperste fineerlagen van 3 mm uit vurenVurenhout is het hout van de fijnspar, dat is de commerciële naam voor de botanische soorten Picea abies syn. Picea excelsa, die behoort tot de ...Lees meer- of grenenhout. Door de hogere sterkte en samenstelling uit fineerlagen kunnen LVL-balken slanker uitgevoerd worden dan gelamelleerd hout.
Ideaal voor:
- Hoofdbalken en randbalken
- Constructies met hoge belasting.
Voordelen:
- Hoge sterkteklasse
- Slanke profilering op vaste diktes.
Aandachtspunten:
- Maximale dikte beperkt tot 75 mm
- Geen visuele garanties bij zichtbare toepassing.

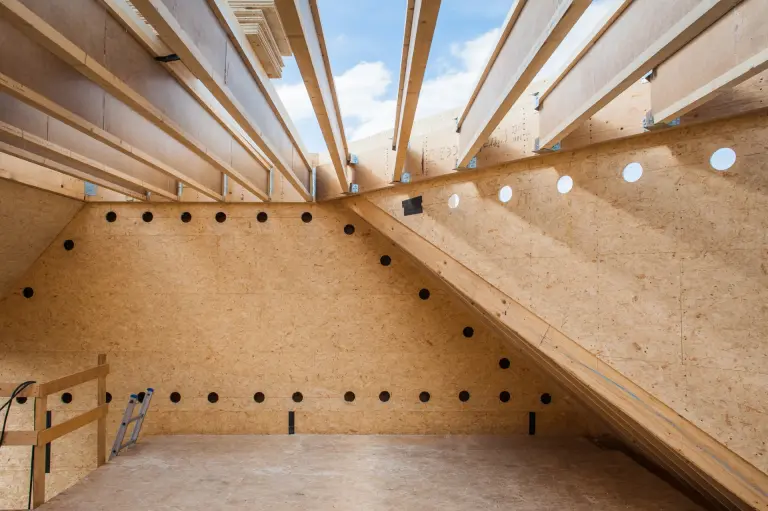

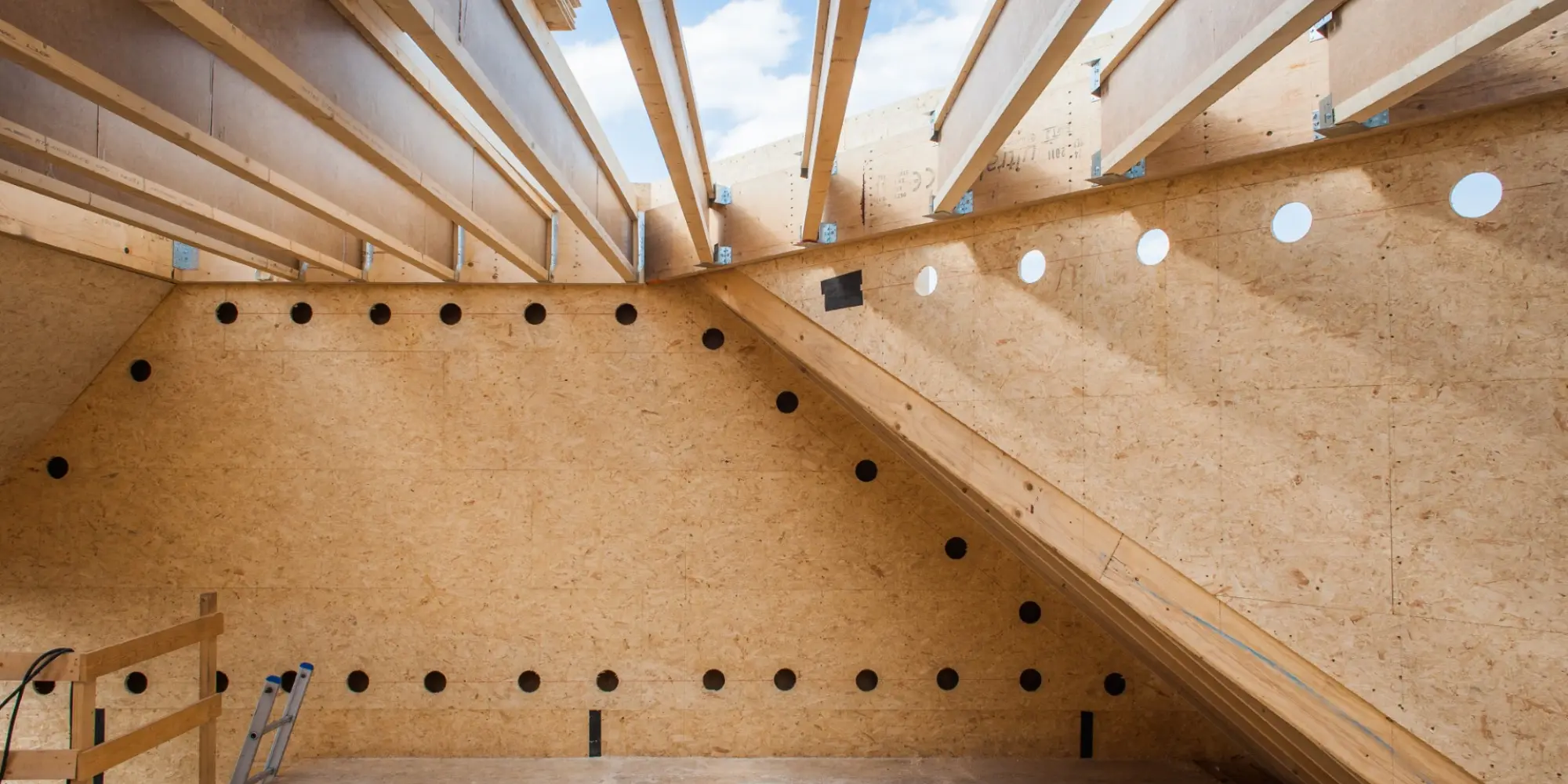

I-profielen
Bij een I-profielDe benaming van het I-profiel, uitgesproken als 'ie profiel, is verwarrend. Ze verwijst naar de hoofdletter i als een letter met boven- en onder...Lees meer (profiel van hoofdletter i met onder- en bovenschreef) zit het materiaal vooral in de onder- en bovenflens van de balk, waar de krachten het grootst zijn. Daardoor ontstaat een lichte maar zeer kostenefficiënte balk met grote overspanningsmogelijkheden.
Ideaal voor:
- Vloer- en dakroosteringen
- Grote overspanningen
- Constructies met leidingdoorvoeren en dikke isolatiepakketten.
Voordelen:
- Licht en gemakkelijk te plaatsen
- Grote hoogtes mogelijk
- Materiaalbesparend en kostenefficiënt
- Leidingdoorvoeren mogelijk zonder grote impact op de stabiliteit.
Aandachtspunten:
- Niet geschikt voor zichtwerk
- Metalen connectoren zijn noodzakelijk.
BauBuche
De BauBuche is de sterkste balk binnen het gamma. Hij wordt vervaardigd uit fineerlagen van beukenhout in plaats van vuren of grenenGrenen is de commerciële naam voor Pinus sylvestris. Grove pijn is de juiste Nederlandse naam, al wordt ook vaak grove den gebruikt. De meeste P...Lees meer.
Ideaal voor:
- Zichtbare toepassingen
- Zeer zwaar belaste constructies zoals vakwerkliggers.
Voordelen:
- Eigentijdse uitstraling
- Geschikt voor extreme belastingen.
Aandachtspunten:
- Minder prijsgunstig dan balken LVL of GL
- Geen voorraadproduct en bijgevolg langere levertermijn.
Overzicht
KVH | Duobalk | Gelam. balk | LVL-balk | I-prof. | BauBuche | |
|---|---|---|---|---|---|---|
HOUTSOORT | ||||||
Materiaal | Vuren | Vuren | Vuren/grenen/lariksHet lorkengeslacht Larix behoort tot de familie van de Pinaceae en telt een tiental soorten. Die groeien alleen in het noordelijk halfrond van E...Lees meer | Vuren / grenen | Vuren / grenen | BeukBeukenhout is een sterke, harde en splintervrije houtsoort. België commercialiseert bijna uitsluitend hout van de gewone beuk (Fagus sylvatica)....Lees meer |
STERKTE & STABILITEIT | ||||||
Sterkteklasse | C24 | C24 | C24 tot C32 | C44 | volgens ETADe Europese Technische Goedkeuring of ETA is van toepassing op innovatieve bouwproducten of bouwproducten die niet geharmoniseerd/genormeerd wo...Lees meer | GL75 |
Elasticiteitsmodulus (N/mm²) | 11000 | 11000 | 11500-14200 | 14000 | volgens ETA | 16800 |
Grote overspanning | Beperkt | Beperkt | Zéér gunstig | Ja | Ja | Zéér gunstig |
VISUELE TOEPASSING | ||||||
Geschikt voor zichtwerk | Nee | Ja, massieve look | Ja, beste esthetiek | Industriële look, geen garanties | Nee | Ja, eigentijdse look |
Alle houten balken binnen het Eurabo-gamma kunnen bovendien bewerkt worden in onze eigen balkbewerkingseenheid. Daarbij zijn lengtes tot 16 meter en kopmaten tot 300 x 1300 mm mogelijk. Zo combineren we technisch advies met maatwerk op projectniveau.
Hoe kies je de meest aangewezen balken voor je project?
Soms is een slankere en hogere balk de slimste oplossing. In andere gevallen werk je beter met een kleinere tussenafstand of een zwaardere uitvoering. Daarom denken onze collega’s graag mee om de meest geschikte én kostenefficiënte oplossing te bepalen.
Bij Eurabo helpen we je bovendien niet alleen met technisch advies. Dankzij ons ruime assortiment in verschillende kopmaten en lengtes beperken we zaagverlies op de werf. Onze grote voorraad en vlotte levermogelijkheden zorgen ervoor dat je snel verder kan met je project. Ook bestelling en productie van GL-balken op maat verloopt vlot dankzij de wekelijkse toevoer door onze GL-producenten.
De juiste keuze hangt altijd af van een aantal randvoorwaarden:
2
Welke belasting moet de constructie dragen?
-
3
Hoeveel balkhoogte is beschikbaar?
-
4
Zijn leidingdoorvoeren nodig?
-
5
Blijft de constructie zichtbaar?
-
6
Bespreek je project met ons
-
Zelf aan de slag met de dimensionering van roosteringsbalken?
Wil je zelf aan de slag met de dimensionering van roosteringsbalken? Via onze eigen overspanningstabellen reken je snel uit welke balk het meest kostenefficiënt is. In ons webinar leggen we gedetailleerd het gebruik van de overspanningstabellen uit met verschillende praktijkvoorbeelden. Via onze webshop kan je de overspanningstabellen bestellen.
