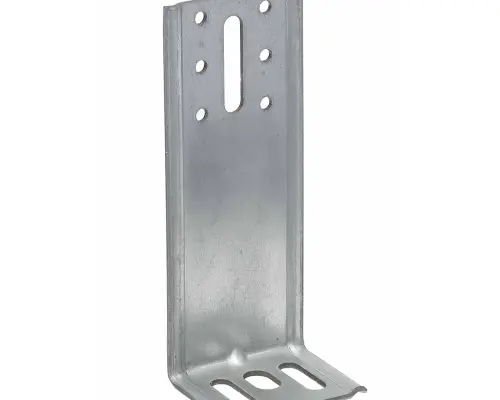

Simpson Strong-Tie hoekijzer EBC

Hoekijzers voor gevelbekleding EBC dienen om isolatiemateriaal op de buitengevel aan te brengen. Deze hoekijzers bevestigen het keperwerk waaruit de secundaire draagconstructie bestaat. Deze draagconstructie wordt vrij van de muur aangebracht en ondersteunt de buitengevelbekleding.
De producten voldoen aan Cahiers 3194, 3316 en 3422 van het Franse CSTB (Centre Scientifique et Technique du Bâtiment) alsook aan de technische goedkeuringsleidraad ETAG 034 en maken deel uit van het door Simpson Strong-Tie ontwikkelde assortiment buitengevelisolatie.

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346. Dikte 2,5 mm.

Voordelen

• Aangepast ontwerp voor gegarandeerde sterkte,
• Ideale corrosiebescherming voor beschermde en geventileerde buitenomgevingen,
• Zes geleidegaten voor het doorvoeren van vastzetters,
• Twee horizontale sleufgaten voor bevestiging rechts of links van het draagprofiel,
• Eén sleufgat op de steunflens (aan keperzijde).

Ondergrond

• Drager : beton, metselwerk enz.
• Gedragen bouwdeel : massief hout enz.

Toepassingsgebieden

Bevestiging van kepers voor buitengevelbekleding.

Bevestiging: aantal en diameter van de  boorgaten volgens tabel technische fiche. Kepers: 1 tirefond Ø8 + 2 schroeven CSA Ø5x35 of Ø5x40 schroefbeveiligd. Drager beton of metselwerk: plug Ø8 type WA M8-68/5 of draadstang Ø8 type LMAS M8-110 + hars POLY-GP of AT-HP of MT-CM.
