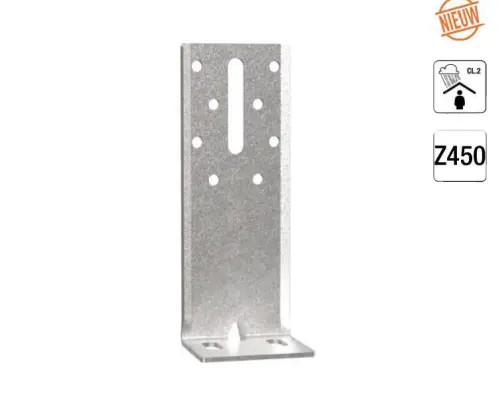

Simpson Strong-Tie hoekijzer EBCN

De hoekijzers EBCN zijn ontworpen om te voldoen aan de algemene ontwerp- en implementatievoorschriften voor thermo-isolatie van buitenbekleding op beton of metselwerk. Ze zijn conform de DTU45.4, de technische documenten 3194, 3316 en 3422 van het CSTB, evenals ETAG034, en maken deel uit van het ITE-assortiment ontwikkeld door Simpson Strong-Tie.

Voordelen

·       Aangepast ontwerp voor gegarandeerde sterkte en stijfheid

·       Ideale corrosiebescherming voor beschutte en geventileerde buitenomgevingen, (Z450)

·       Geschikt voor gebruik in gevelsystemen, in kustgebieden binnen 200 m tot 3 km van de kustlijn (geen direct contact met zeewater of strandlijn)

·       8 geleidegaten voor de doorgang van borgschroeven,

·       2 horizontale sleufgaten voor Ø8 mm bevestigingen rechts of links van het draagprofiel,

·       1 sleufgat op de steunflens (aan keperzijde).

Ondergrond

·       Drager : beton, metselwerk

·       Gedragen bouwdeel : metalen profiel of houten kepers van de gevelbekleding.

Toepassingsgebieden

·       Bevestiging van houten kepers, ondersteuning voor buitenbekleding (minimale doorsnede 40x63 volgens CSTB Technische Nota 3316)

·       Bevestiging van metalen profielen, ondersteuning voor buitenbekleding.

Bevestiging, plaatsingsinstructies: zie technische fiche (download onderaan).
