Simpson Strong-Tie hanger GSE

simpson-gse
Ga naar winkelmandje 0
Merk
Simpson Strong-Tie
Categorie
Houtverbindingen & schroeven
Subcategorie
Hangers, balkschoenen & beugels

Bijlagen

Contacteer ons

De hangers zijn afzonderlijk te verkrijgen. Bij afname per doos (2,5mm = 100 stuks) is een hoeveelheidskorting voorzien.

Verkoopseenheid Info Voorraad Eenheidsprijs excl. btw BTW Aantal
5001204 SI hanger GSE 63x478 -2,5mm
stuk
Verpakkingsafmetingen
L 48.5 x B 16.5 x H 11.5 cm
Gewicht
2.16kg
€21,315
21 %
Verkoopseenheid stuk
Info L 48.5 x B 16.5 x H 11.5 cm
Gewicht 2.16 kg
Voorraad
Eenheidsprijs excl. btw €21,315
BTW 21%
Aantal

5003930 SI hanger GSE 90x465 -2,5mm
stuk
Verpakkingsafmetingen
L 47.5 x B 18.5 x H 11.5 cm
Gewicht
2.13kg
€21,315
21 %
Verkoopseenheid stuk
Info L 47.5 x B 18.5 x H 11.5 cm
Gewicht 2.13 kg
Voorraad
Eenheidsprijs excl. btw €21,315
BTW 21%
Aantal

5005329 SI hanger GSE 100x140 -2,5mm
stuk
Verpakkingsafmetingen
L 14.0 x B 20.0 x H 8.5 cm
Gewicht
0.8kg
€6,615
21 %
Verkoopseenheid stuk
Info L 14.0 x B 20.0 x H 8.5 cm
Gewicht 0.8 kg
Voorraad
Eenheidsprijs excl. btw €6,615
BTW 21%
Aantal

5002059 SI hanger GSE 140x440 -2,5mm
stuk
Verpakkingsafmetingen
L 44.5 x B 12.0 x H 11.5 cm
Gewicht
2.16kg
€22,654
21 %
Verkoopseenheid stuk
Info L 44.5 x B 12.0 x H 11.5 cm
Gewicht 2.16 kg
Voorraad
Eenheidsprijs excl. btw €22,654
BTW 21%
Aantal

5002506 SI hanger GSE 160x170 -2,5mm
stuk
Verpakkingsafmetingen
L 17.5 x B 24.5 x H 11.5 cm
Gewicht
1.07kg
€9,424
21 %
Verkoopseenheid stuk
Info L 17.5 x B 24.5 x H 11.5 cm
Gewicht 1.07 kg
Voorraad
Eenheidsprijs excl. btw €9,424
BTW 21%
Aantal

5005187 SI hanger GSE 160x250 -2,5mm
stuk
Verpakkingsafmetingen
L 25.0 x B 25.0 x H 11.5 cm
Gewicht
1.38kg
€13,440
21 %
Verkoopseenheid stuk
Info L 25.0 x B 25.0 x H 11.5 cm
Gewicht 1.38 kg
Voorraad
Eenheidsprijs excl. btw €13,440
BTW 21%
Aantal

5001686 SI hanger GSE 160x340 -2,5mm
stuk
Verpakkingsafmetingen
L 34.5 x B 25.5 x H 11.5 cm
Gewicht
1.75kg
€17,215
21 %
Verkoopseenheid stuk
Info L 34.5 x B 25.5 x H 11.5 cm
Gewicht 1.75 kg
Voorraad
Eenheidsprijs excl. btw €17,215
BTW 21%
Aantal

5001666 SI hanger GSE 180x330 -2,5mm
stuk
Verpakkingsafmetingen
L 33.5 x B 25.5 x H 11.5 cm
Gewicht
1.76kg
€17,215
21 %
Verkoopseenheid stuk
Info L 33.5 x B 25.5 x H 11.5 cm
Gewicht 1.76 kg
Voorraad
Eenheidsprijs excl. btw €17,215
BTW 21%
Aantal

5002594 SI hanger GSE 200x230 -2,5mm
stuk
Verpakkingsafmetingen
L 23.5 x B 28.5 x H 11.5 cm
Gewicht
1.38kg
€11,747
21 %
Verkoopseenheid stuk
Info L 23.5 x B 28.5 x H 11.5 cm
Gewicht 1.38 kg
Voorraad
Eenheidsprijs excl. btw €11,747
BTW 21%
Aantal

5005003 SI hanger GSE 38x201 -4,0mm
stuk
Verpakkingsafmetingen
L 20.1 x B 11.0 x H 10.5 cm
Gewicht
1.25kg
€19,760
21 %
Verkoopseenheid stuk
Info L 20.1 x B 11.0 x H 10.5 cm
Gewicht 1.25 kg
Voorraad
Eenheidsprijs excl. btw €19,760
BTW 21%
Aantal

5007295 SI hanger GSE 50x145 -4,0mm
stuk
Verpakkingsafmetingen
L 19.5 x B 15.0 x H 11.5 cm
Gewicht
1.25kg
€16,330
21 %
Verkoopseenheid stuk
Info L 19.5 x B 15.0 x H 11.5 cm
Gewicht 1.25 kg
Voorraad
Eenheidsprijs excl. btw €16,330
BTW 21%
Aantal

5005957 SI hanger GSE 63x158 -4,0mm
stuk
Verpakkingsafmetingen
L 19.5 x B 15.0 x H 11.5 cm
Gewicht
1.25kg
€17,460
21 %
Verkoopseenheid stuk
Info L 19.5 x B 15.0 x H 11.5 cm
Gewicht 1.25 kg
Voorraad
Eenheidsprijs excl. btw €17,460
BTW 21%
Aantal

5004864 SI hanger GSE 75x152 -4,0mm
stuk
Verpakkingsafmetingen
L 15.5 x B 16.0 x H 11.5 cm
Gewicht
1.25kg
€17,460
21 %
Verkoopseenheid stuk
Info L 15.5 x B 16.0 x H 11.5 cm
Gewicht 1.25 kg
Voorraad
Eenheidsprijs excl. btw €17,460
BTW 21%
Aantal

5005918 SI hanger GSE 76x212 -4,0mm
stuk
Verpakkingsafmetingen
L 21.2 x B 17.0 x H 11.0 cm
Gewicht
1.64kg
€21,120
21 %
Verkoopseenheid stuk
Info L 21.2 x B 17.0 x H 11.0 cm
Gewicht 1.64 kg
Voorraad
Eenheidsprijs excl. btw €21,120
BTW 21%
Aantal

5002931 SI hanger GSE 100x310 -4,0mm
stuk
Verpakkingsafmetingen
L 31.0 x B 0.0 x H 0.0 cm
Gewicht
2.35kg
€29,110
21 %
Verkoopseenheid stuk
Info L 31.0 x B 0.0 x H 0.0 cm
Gewicht 2.35 kg
Voorraad
Eenheidsprijs excl. btw €29,110
BTW 21%
Aantal

5005917 SI hanger GSE 140x200 -4,0mm
stuk
Verpakkingsafmetingen
L 20.0 x B 21.0 x H 11.0 cm
Gewicht
1.81kg
€24,770
21 %
Verkoopseenheid stuk
Info L 20.0 x B 21.0 x H 11.0 cm
Gewicht 1.81 kg
Voorraad
Eenheidsprijs excl. btw €24,770
BTW 21%
Aantal

5006645 SI hanger GSE 140x180 -4,0mm
stuk
Verpakkingsafmetingen
L 18.0 x B 22.0 x H 9.0 cm
Gewicht
1.34kg
€23,140
21 %
Verkoopseenheid stuk
Info L 18.0 x B 22.0 x H 9.0 cm
Gewicht 1.34 kg
Voorraad
Eenheidsprijs excl. btw €23,140
BTW 21%
Aantal

5005142 SI hanger GSE 140x260 -4,0mm
stuk
Verpakkingsafmetingen
L 26.0 x B 22.0 x H 11.0 cm
Gewicht
2.14kg
€29,450
21 %
Verkoopseenheid stuk
Info L 26.0 x B 22.0 x H 11.0 cm
Gewicht 2.14 kg
Voorraad
Eenheidsprijs excl. btw €29,450
BTW 21%
Aantal

5005141 SI hanger GSE 140x290 -4,0mm
stuk
Verpakkingsafmetingen
L 29.0 x B 22.0 x H 11.0 cm
Gewicht
2.35kg
€31,130
21 %
Verkoopseenheid stuk
Info L 29.0 x B 22.0 x H 11.0 cm
Gewicht 2.35 kg
Voorraad
Eenheidsprijs excl. btw €31,130
BTW 21%
Aantal

5004281 SI hanger GSE 140x350 -4,0mm
stuk
Verpakkingsafmetingen
L 14.0 x B 35.0 x H 0.0 cm
Gewicht
2.5kg
€55,910
21 %
Verkoopseenheid stuk
Info L 14.0 x B 35.0 x H 0.0 cm
Gewicht 2.5 kg
Voorraad
Eenheidsprijs excl. btw €55,910
BTW 21%
Aantal

5002730 SI hanger GSE 160x250 -4,0mm
stuk
Verpakkingsafmetingen
L 25.0 x B 0.0 x H 0.0 cm
Gewicht
2.14kg
€29,450
21 %
Verkoopseenheid stuk
Info L 25.0 x B 0.0 x H 0.0 cm
Gewicht 2.14 kg
Voorraad
Eenheidsprijs excl. btw €29,450
BTW 21%
Aantal

5000994 SI hanger GSE 190x385 -4,0mm
stuk
Verpakkingsafmetingen
L 30.5 x B 39.0 x H 11.5 cm
Gewicht
3.19kg
€57,300
21 %
Verkoopseenheid stuk
Info L 30.5 x B 39.0 x H 11.5 cm
Gewicht 3.19 kg
Voorraad
Eenheidsprijs excl. btw €57,300
BTW 21%
Aantal

5005309 SI hanger GSE 200x290 -4,0mm
stuk
Verpakkingsafmetingen
L 29.0 x B 30.0 x H 8.5 cm
Gewicht
2.52kg
€33,420
21 %
Verkoopseenheid stuk
Info L 29.0 x B 30.0 x H 8.5 cm
Gewicht 2.52 kg
Voorraad
Eenheidsprijs excl. btw €33,420
BTW 21%
Aantal

5005677 SI hanger GSE 200x350 -4,0mm
stuk
Verpakkingsafmetingen
L 35.0 x B 40.0 x H 11.5 cm
Gewicht
2.97kg
€56,600
21 %
Verkoopseenheid stuk
Info L 35.0 x B 40.0 x H 11.5 cm
Gewicht 2.97 kg
Voorraad
Eenheidsprijs excl. btw €56,600
BTW 21%
Aantal

5006050 SI hanger GSE 200x410 -4,0mm
stuk
Verpakkingsafmetingen
L 41.0 x B 40.0 x H 11.5 cm
Gewicht
3.4kg
€58,120
21 %
Verkoopseenheid stuk
Info L 41.0 x B 40.0 x H 11.5 cm
Gewicht 3.4 kg
Voorraad
Eenheidsprijs excl. btw €58,120
BTW 21%
Aantal

5001925 SI hanger GSEXL 210x255 -4,0mm
stuk
Verpakkingsafmetingen
L 26.0 x B 31.0 x H 11.0 cm
Gewicht
2.35kg
€31,270
21 %
Verkoopseenheid stuk
Info L 26.0 x B 31.0 x H 11.0 cm
Gewicht 2.35 kg
Voorraad
Eenheidsprijs excl. btw €31,270
BTW 21%
Aantal

5002525 SI hanger GSEXL 225x247 -4,0mm
stuk
Verpakkingsafmetingen
L 31.0 x B 0.0 x H 0.0 cm
Gewicht
2.35kg
€31,270
21 %
Verkoopseenheid stuk
Info L 31.0 x B 0.0 x H 0.0 cm
Gewicht 2.35 kg
Voorraad
Eenheidsprijs excl. btw €31,270
BTW 21%
Aantal

5002526 SI hanger GSEXL 225x397 -4,0mm
stuk
Verpakkingsafmetingen
L 40.0 x B 0.0 x H 0.0 cm
Gewicht
3.34kg
€58,260
21 %
Verkoopseenheid stuk
Info L 40.0 x B 0.0 x H 0.0 cm
Gewicht 3.34 kg
Voorraad
Eenheidsprijs excl. btw €58,260
BTW 21%
Aantal

5001050 SI hanger GSEXL 260x380 -4,0mm
stuk
Verpakkingsafmetingen
L 38.0 x B 0.0 x H 0.0 cm
Gewicht
3.34kg
€58,260
21 %
Verkoopseenheid stuk
Info L 38.0 x B 0.0 x H 0.0 cm
Gewicht 3.34 kg
Voorraad
Eenheidsprijs excl. btw €58,260
BTW 21%
Aantal

Korte omschrijving

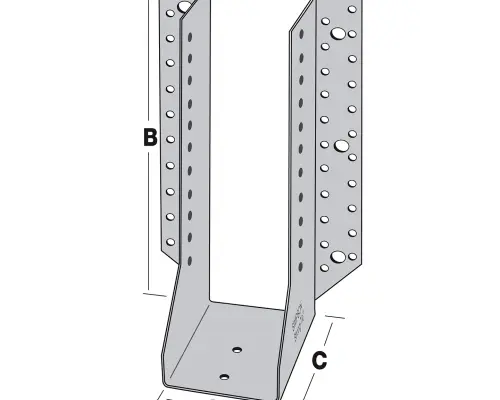

Zware balkschoen met bevestigingsvleugels langs buiten
Omschrijving

Zware metalen hanger in gegalvaniseerd staal voor massief en samengestelde houten balken. Verbindingen tussen draagbalken in massief, samengesteld of gelamelleerd hout en moederbalk in massief, samengesteld, gelamelleerd hout, staal en beton. Ook verankering in staal of beton mogelijk.

Materiaal: gegalvaniseerd staal (S250GD + Z275 volgens NF EN 10346), plaatdikte 2,5mm en optioneel 4mm. Plaatdikte 4mm bezit een brandweerstand van 30 min.
Karakteristieke waarden zijn conform Eurocode 5 (zie technische fiche). De GSE-hanger beschikt over de ETA-07/0150.

Verankering:

gedeeltelijke of volledige vernageling in hout met nagels of schroeven volgens voorschriften van de producent. Bij een massieve houten balk dient de verticale hoogte van de hanger min. 2/3 van de balkhoogte te bedragen. De draagbalk mag hoogstens 2 mm smaller zijn dan de binnenmaat van de balkschoen. De minimale hoogte van de houten draagbalk dient overeen te komen met de zijdelingse hoogte van de balkschoen. De maximale hoogte van de houten draagbalk bedraagt 4/3 x zijdelingse hoogte van de balkschoen.

Aangewezen houtsterkteklasse minimum C24.

  • Verankering op ligger:
    • geringde nagels CNA 4,0x50mm (of CNA 4,0x35mm voor balken met dikte minder dan 64mm)
    • schroeven CSA 5,0x40mm (of CSA 5,0x35mm voor balken minder dan 60mm dikte)
    • voor de GSE-balkschoen in 4mm staaldikte: SST 5,0x40 mm (SST 5,0x35mm voor diktes minder dan 50mm)
  • Verankering op moederbalk:
    • geringde nagels CNA 4,0x50mm (of CNA 4,0x35mm voor balken met dikte minder dan 64mm);
    • schroeven CSA 5,0x40mm (of CSA 5,0x35mm voor balken minder dan 60mm dikte)
    • voor de GSE-balkschoen in 4mm staaldikte: SST 5,0x40 mm (SST 5,0x35mm voor diktes minder dan 60mm).

Voor een overzichtsvideo verbindingen Strong-Tie, klik hier.

Deel deze pagina

Bestanden

01NL_simpson_strongtie_GSE2,5_technische_fiche.pdf
419 KB • application/pdf
Open Download
01NL_simpson_strongtie_GSE4_technische_fiche.pdf
512 KB • application/pdf
Open Download
