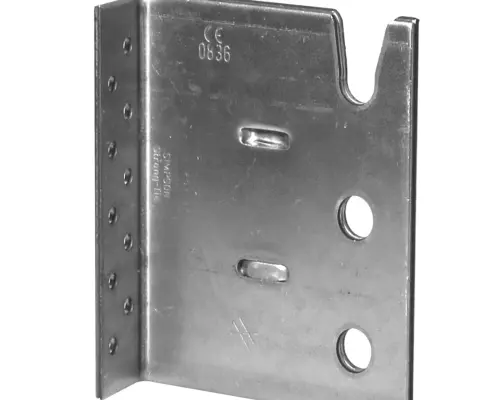

Simpson Strong-Tie hanger BT4

De beugels met insteekblad dienen als verborgen aansluitingen van secundaire dragers op primaire dragers of op kolommen.

Materiaal

Staal S250GD + Z275 overeenkomstig DIN EN 10346. Dikte 2 mm. Corrosiebescherming : 275 g/m² aan beide zijden, wat overeenstemt met een zinklaagdikte van ca. 20 µm.

Voordelen

• Er kunnen aansluitingen tot onder een hoek van 45° worden gerealiseerd.
• Met de beugel met insteekblad conform DIN 4102 kan gemakkelijk worden voldaan aan eisen op het vlak van brandwerendheid.

Ondergrond

• Drager : massief hout, composiethout, gelijmd gelamineerd hout.
• Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden : dwarsbalken, gordingen, gladde balken en stijlen.

Bevestiging

• CNA4,0 ringnagels of CSA5,0.
• Schroeven en pennen Ø 8 mm of Ø 12 mm.

Plaaatsing

• Beugels met insteekblad van het type BT4 zijn bijzonder geschikt voor hout-op-houtaansluitingen waarbij de richting van de houtvezels loodrecht verloopt (bijv. kolommen). De nagels moeten dan verspringend worden geplaatst.
• De montagesleuf maakt het mogelijk om de secundaire drager veilig en gemakkelijk aan te haken.
• De beugel met insteekblad van het type BT4 kan ook als 2-rijige beugel met insteekblad worden gebruikt. Bij een dergelijke montage zijn er geen extra steunen meer vereist.

Erkenning ETA-07/0245.
