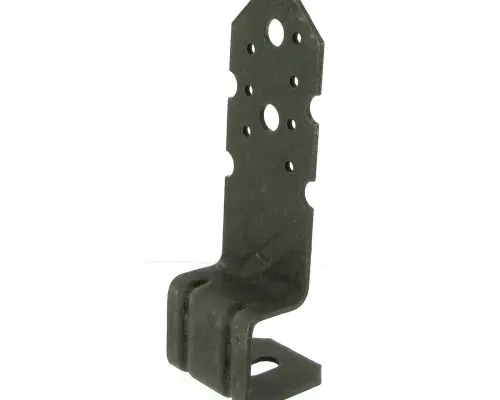

Simpson Strong-Tie kolomvoet PBP

Deze kolomvoet wordt aanbevolen om bouwwerken van het type pergola uit te voeren en biedt veelzijdige montagemogelijkheden. De kolomvoet wordt paarsgewijs gebruikt voor vierkante kolommen met een doorsnede van 70 tot 150 mm. Voor grotere doorsneden (maximaal 250 x 250 mm) wordt aanbevolen vier voeten per kolom te gebruiken.

Materiaal

Staal S235JR overeenkomstig NF EN 10025. Gesherardiseerd, klasse C30 overeenkomstig EN ISO 17668. Dikte : 3 mm.

Voordelen

• Deze kolomvoet is geschikt voor buitentoepassing (gebruiksklasse 3).
• Past op kolommen met verschillende doorsneden.
• Maakt een kleinere afstand tussen betonnen ondergrond en houten kolom mogelijk (50 mm).
• Geeft een esthetisch verzorgde aanblik.
• Deze kolomvoet is octrooirechtelijk beschermd.

Ondergrond

• Drager : beton.
• Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden : luifelkolommen, pergolakolommen.

Bevestigingen

Op kolom :

• met ringnagels CNA Ø 4,0 x 50 mm of schroeven CSA Ø 5,0 x 50 mm
• met houtdraadbouten of bouten Ø 12 mm.
• schroef SSH Ø12 x 60 of 80 mm

Op beton :

• mechanische verankering : doorsteekanker WA M10-78/5
• chemische verankering : hars AT-HP + draadstang LMAS M10-120/25.

Plaatsing

1. Plaats 2 of 4 kolomvoeten PBP60/50.
2. Identificeer de positie van de verankeringen in de grond op de ondergrond (de hartafstand tussen de verankeringen komt overeen met de doorsnede van de kolom).
3. Boor verticaal door de ondergrond met een diameter en diepte zoals aanbevolen voor de gekozen bevestigingen.
4. Plaats de kolom op de kolomvoeten.
5. Bevestig de kolom aan de kolomvoeten met de gekozen bevestigingen.
