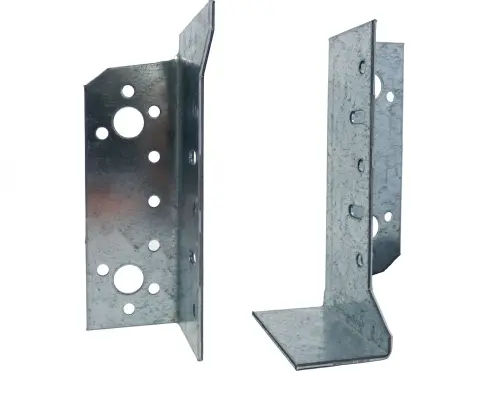

Simpson Strong-tie halve balkdrager SJH

De halve balkdragers SJH worden paarsgewijs gebruikt voor het bevestigen van dwarsbalken met een breedte tussen 36 en 140 mm en een hoogte tussen 97 en 300 mm.

Materiaal : verzinkt staal S250GD + Z275 overeenkomstig norm NF EN 10346; dikte 2 mm.

Voordelen

• Hoge flexibiliteit bij de plaatsing
• Twee modellen SJH (rechts en links) kunnen alle balkdragers vervangen, voor dwarsbalken met een hoogte van 97 tot 300 mm en een breedte van 35 tot 140 mm

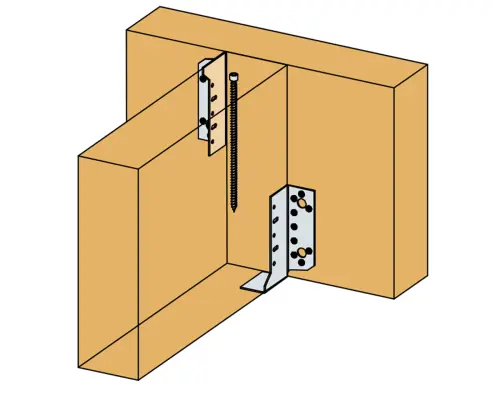

• Door halve balkdragers te monteren in combinatie met een schroef met volledige schroefdraad kunnen de SJH's worden gebruikt voor dwarsbalken tot 300 mm hoog
• De SJH kan worden gebruikt met naar binnen of naar buiten staande flenzen, of met beiden
• Twee paar halve ophangbeugels kunnen worden gebruikt om de belastingsterkte te verhogen
• De halve ophangbeugels kunnen worden verpakt in kleinere dozen dan die van de gebruikelijke ophangbeugels voor dwarsbalken.

Toepassingen

• Dwarsbalken
• Versteviging van bestaande verbindingen, ...

Ondergrond

• Drager : massief hout, composiethout, gelijmd gelamineerd hout, staal, beton
• Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Bevestigingen

Op gedragen bouwdeel :

• Ringnagels CNA Ø4,0 x 50 mm
• Ringnagels CNA Ø4,0 x 35 mm voor diktes van minder dan 60 mm
• Schroeven CSA Ø5,0 x 40 mm
• Schroeven CSA Ø5,0 x 35 mm voor diktes van minder dan 45 mm.

Op drager

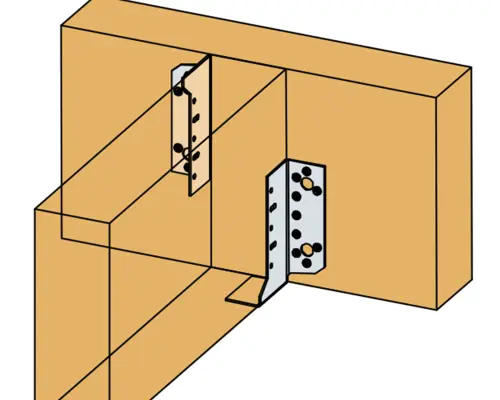

Houten ondergrond :

• Ringnagels CNA Ø4,0 x 50 mm
• Ringnagels CNA Ø4,0 x 35 mm voor diktes van minder dan 60 mm
• Schroeven CSA Ø5,0 x 40 mm
• Schroeven CSA Ø5,0 x 35 mm voor diktes van minder dan 45 mm.

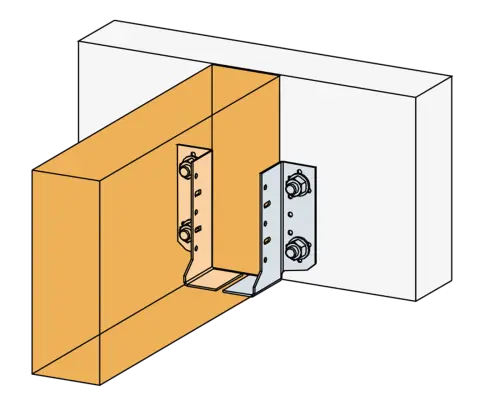

Betonnen ondergrond :

• Mechanische verankering : doorsteekanker WA M10-78/5 (voor de SJH80) en WA M12-104/5 (voor de SJH130)
• Chemische verankering : hars AT-HP met draadstang LMAS M10-120/25 (voor de SJH80) en LMAS M12-150/35 (voor de SJH130).

Hol metselwerk (belastingsterkte van verankeringen controleren)

• Hars AT-HP of POLY-GP + draadstang LMAS M10-120/25 + zeefhuls SH 16x130 (voor de SJH80)
• Hars AT-HP of POLY-GP + draadstang LMAS M12-150/35 + zeefhuls SH 20x130 (voor de SJH130).

De halve ophangbeugels moeten symmetrisch op een harde ondergrond worden geplaatst.
