Simpson Strong-Tie anker HE

Met de verankering voor IPN kunt u houten dwarsbalken bevestigen aan stalen I-liggers van het type IPN. De bevestiging wordt gegarandeerd door inkepingen.

Toepassingsgebieden

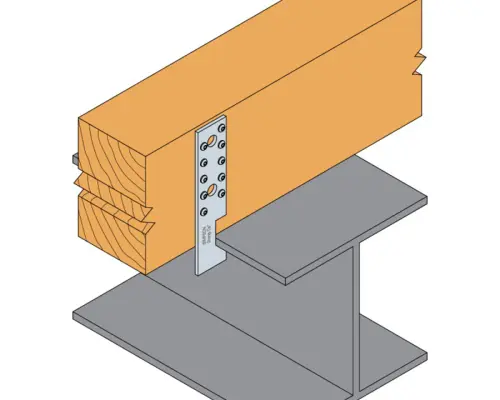

• Bevestiging van houten balk op IPN-balk,
• Bevestiging van IPN-balk op houten balk.

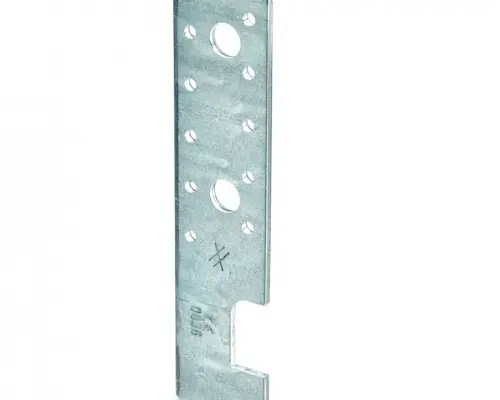

Materiaal : verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346, dikte 4 mm.

Bevestigingen

• Ringnagels CNA 4.0
• Schroeven CSA 5.0
• Bouten BSH12.

Plaatsing

1. Plaats de dwarsbalken op de IPN-balken.
2. Plaats de verankeringen AI op de verbinding, per 2 diagonaal of per 4, door de inkeping op de bovengording van de IPN te leggen.
3. Bevestig de verankeringen AI op de dwarsbalken met de gekozen bevestiging.

Technische goedkeuringen : ETA-07/0285 .
