Traitement des poutres (construction en bois)

Quel centre d'usinage de poutres est utilisé ?

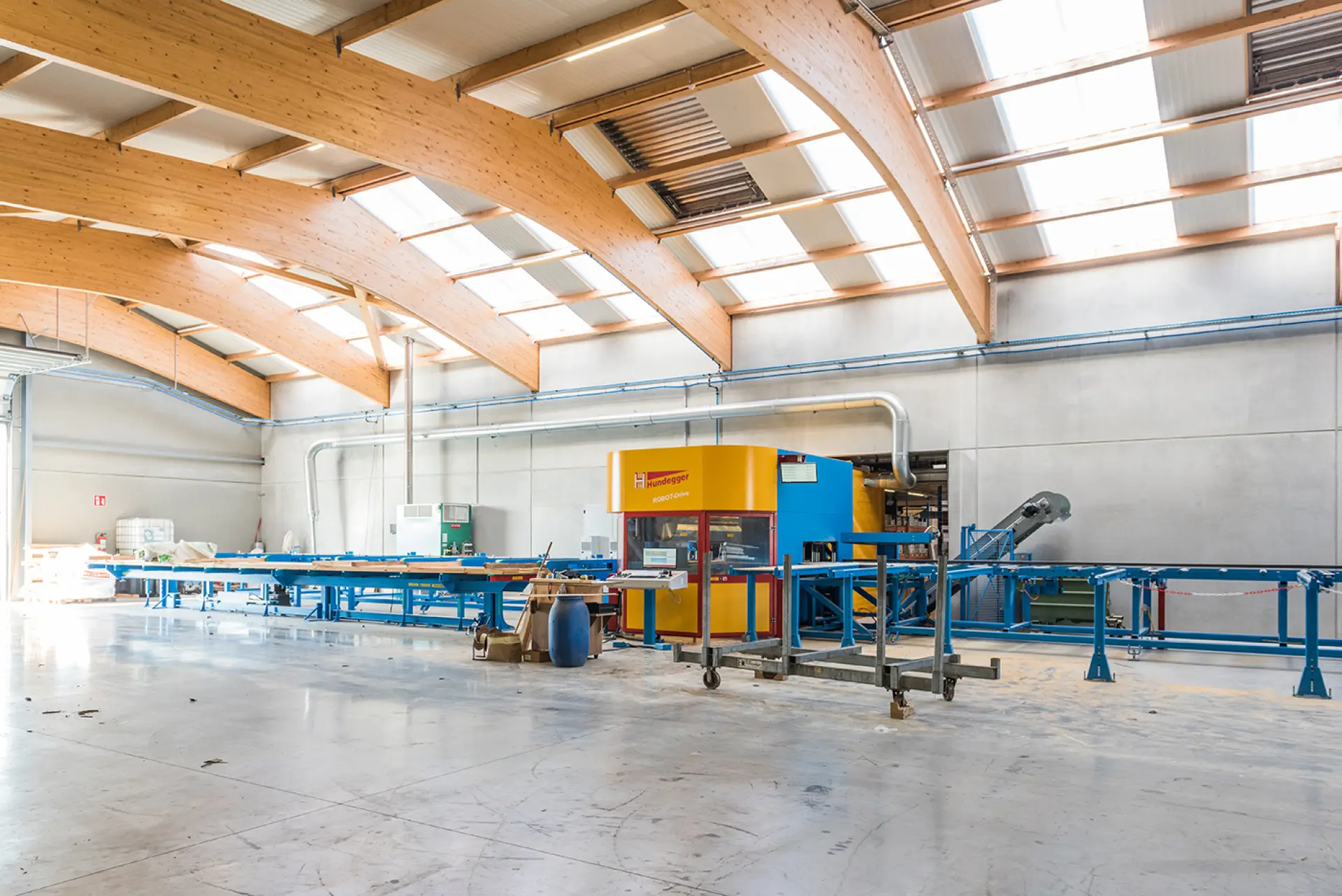

Le Hundegger ROBOT-Drive 1300 est un centre d'usinage de poutres qui peut usiner des poutres d'une longueur allant jusqu'à 15,5 m, d'une hauteur de 20 à 300 mm et d'une largeur de 60 à 1 300 mm : KVH, Duobalken, Triobalken, I-joist , LVL, SLS et bois lamellé-collé (glulam). Cela permet d’assembler rapidement des constructions en bois sur place.

Le centre d'usinage à poutres démarre au niveau de la table d'alimentation à partir de laquelle les matières premières sont alimentées. Vient ensuite la zone d'usinage avec une unité de sciage et un bras robot (avec divers outils). Les pièces traitées sont ensuite évacuées via la table d'évacuation.

Le Hundegger ROBOT-Drive est contrôlé, c'est-à-dire la production des composants, à l'aide de Cambium, un logiciel de FAO (fabrication assistée par ordinateur). Cela nécessite d’abord un dessin CAO (Conception Assistée par Ordinateur).

Quelles opérations la machine peut-elle effectuer ?

Unité de sciage / rainurage / marquage 5 axes

L'unité de sciage, avec une lame diamètre 800 mm, est utilisée pour la coupe et l'usinage longitudinal des poutres. Elle dispose d'une rotation à 5 axes, lui permettant de scier horizontalement, verticalement, en diagonale et en angle. Elle peut pivoter à 360° et s'incliner à 180° en même temps.

Limitation : angle de coupe minimum supérieur à 10° .

Jusqu'à quelle épaisseur peut-on scier des poutres avec l'unité de sciage par le haut ?

• Coupe droite : max. 300 mm.

• Coupe en biseau : dépend du nombre de degrés.

Détails de la lame de scie : Ø 800, épaisseur 6 mm.

De plus, l'unité de sciage est équipée d'un marqueur à 3 faces. Si des marquages ​​sur les poutres sont souhaités, ceux-ci doivent provenir du dessin CAO (Conception Assistée par Ordinateur). Le marquage peut être effectué sur la poutre en haut et à l'arrière.

Unité robot 6 axes

La polyvalence et la flexibilité de notre unité ROBOT la rendent cruciale dans la production de constructions complexes et de projets ambitieux : traitement de la pièce sur les 6 côtés en un seul passage. L'unité ROBOT a une puissance de 12kW et une vitesse variable en continu de 0 à 15000 tr/min, ce qui répond à tous les besoins.
Le magasin du changeur d'outils peut stocker 16 outils différents d'une longueur allant jusqu'à 420 mm. En combinaison avec les porte-outils HSK-63-E, le changeur peut sélectionner et échanger des pièces en quelques secondes : lames de scie, forets, fraises, fraises à tôle, fraises à queue d'aronde, fraises cylindriques et marqueurs pour l'étiquetage.
Les outils sont sélectionnés et gérés dans le programme de production Hundegger CAMBIUM. Selon le type d’opération, la machine sélectionne automatiquement l’outil approprié.
Les données caractéristiques de l'outil de fraisage et de perçage (type, diamètre, longueur et position de l'outil dans le magasin) incluent également la vitesse optimale. La vitesse est récupérée automatiquement pour chaque outil.

Opérations de sciage

Le ROBOT peut réaliser secondairement les opérations de sciage de part et d'autre de la poutre.

L'épaisseur maximale des poutres ?

• Coupe droite : max. 300 mm.

• Coupe en biseau : dépend du nombre de degrés.

Détails de la lame de scie : Ø 500, épaisseur 4,8 mm..

MARQUAGE

Le ROBOT peut réaliser des marquages ​​: par exemple, la position où vient la lisse sur le montant, où vient la poutre sur la poutre de rive, ou sur la poutre faîtière d'un toit en pente. Deux lignes sont tracées.

OPÉRATIONS DE FRAISAGE

• Les fraises à doigts peuvent être utilisées pour réaliser des évidements, par exemple des traversées dans une poutre en I.

• La fraise cloche peut usiner de grandes surfaces. Cela donne un résultat net grâce aux angles de coupe biseautés des différentes lames réversibles.

Opérations de forage

Joints à queue d'aronde

La même queue d'aronde doit être utilisée dans la poutre de support et dans la poutre suspendue. En fonction des sections de la poutre, un diamètre de fraise différent avec l'angle de biseau correspondant est utilisé..

Fraise à queue d'aronde diamètre 60

Tronçonneuse

Utilisée pour les fentes cachées dans le bois pour les connexions en acier (par exemple pour un étrier ou pied de poteau).

• Profondeur maximale de la fente droite : 300 mm.

• Épaisseur 8 mm (suffisante pour la plupart des ailettes ou plaques d'acier).

• Cette opération donne une surface rugueuse après le sciage !

Impression

Une imprimante à jet d'encre peut être utilisée pour appliquer du texte sur les pièces usinées sur le côté étroit (côté frappe) de la poutre. À la demande du client, un code (conformément au plan de pose) et/ou la longueur est appliqué à chaque pièce.

Comment les fichiers doivent-ils être livrés ?

Pour la production de poutres et le traitement associé, le client peut fournir la forme souhaitée des poutres de différentes manières. La forme peut être importée à partir des fichiers suivants, en fonction des capacités du client.

BVX2

Si le client peut traiter lui-même le projet avec Cambium, il fournit le fichier CNC qui contrôle la machine d'usinage des poutres. Nous pouvons ensuite ouvrir ce fichier directement dans Cambium. Les pièces sont créées par le client, l'imbrication (assemblage des pièces en longueurs de stock) est ensuite réalisée par notre planificateur de travail.

Btl (Bootable)

Langage machine pouvant être importé dans Cambium ou Sema. Btl peut être utilisé lorsque le client travaille avec un package CAM autre que Cambium. Btl est un type de fichier CNC standard gratuit qui contient une description complète de tous les processus et de la géométrie.

SEMA

Un projet conçu par le client au SEMA peut être transformé en BVX2 par Eurabo. Il est ensuite traité par notre planificateur de travail en  Cambium, prêt pour la production.

Géométrie via IFC

Si le client dessine lui-même la construction dans un autre logiciel de dessin, un fichier IFC doit être créé. La norme « ouverte » utilisée dans openBIM s'appelle IFC, une abréviation de « Industry Foundation Classes ». L'IFC est destiné à échanger des informations de modèle sur, par exemple, les murs, les portes et les fenêtres avec toutes leurs propriétés. Les éléments IFC peuvent être convertis en éléments SEMA. De cette manière, le client détermine la conception du projet et en est responsable. Une fois les éléments transférés, les connexions sont ensuite dessinées dans SEMA.

Projet dessiné en SEMA par Eurabo

Eurabo peut dessiner la construction à l'aide de plans 2D (DWG) qui servent de base. Une fois le fichier du site approuvé par le client, le dessin final SEMA CAO est converti en un fichier BVX2 prêt pour la production.

Excel

S'il s'agit uniquement de la découpe droite de pièces, les données peuvent être saisies manuellement dans la machine. Pour cela, les informations suivantes sont nécessaires :

Partie (de la) construction indique l'emplacement de l'élément dans la construction.
Matériau indique le type de poutre à scier, par exemple poutre en I, KVH, bois lamellé-collé, LVL.

Quelles poutres peuvent être usinées ?

Eurabo peut usiner des poutres avec les sections de notre gamme de bois de construction.

Toutes les sections disponibles se trouvent sur notre site Web.

• Dimensions minimales usinables : 20 x 60 mm

• Dimensions maximales usinables : 300 x 1300 mm

• Longueur maximale usinable : 15500 mm.
