Étrier à âme intérieure pour fixation discrète poutres-béton.
Calculer…...
Simpson Strong-Tie étriers TU-TUS
Étriers pour assemblage invisible.
Variantes du produit
|
|
Unité de vente
|
Info
|
Stock
|
Prix unitaire hors TVA
|
Numéro TVA
|
|
Nombre
|
|---|---|---|---|---|---|---|---|
| 5001290 |
SI étrier TU12 40x96mm |
||||||
| ST (1 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| DOOS (50 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| 5001663 |
SI étrier TU16 60x134mm |
||||||
| ST (1 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| DOOS (50 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| 5009050 |
SI étrier TU20 60x174mm |
||||||
| ST (1 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| DOOS (25 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| 5005326 |
SI étrier TU24 60x214mm |
||||||
| ST (1 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| DOOS (25 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| 5001817 |
SI étrier TU28 60x254mm |
||||||
| ST (1 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| DOOS (20 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| 5009620 |
SI étrier TU/S12 60x96mm, angle ? |
||||||
| ST (1 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| 5009051 |
SI étrier TU/S16 60x134mm, angle ? |
||||||
| ST (1 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| 5001546 |
SI étrier TU/S20 60x174mm, angle ? |
||||||
| ST (1 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| 5009618 |
SI étrier TU/S24 60x214mm, angle ? |
||||||
| ST (1 ST) |
|
Calculer…...
|
|
21% |
|
|
|
| 5009619 |
SI étrier TU/S28 60x254mm, angle ? |
||||||
| ST (1 ST) |
|
Calculer…...
|
|
21% |
|
|
|
Détails du produit

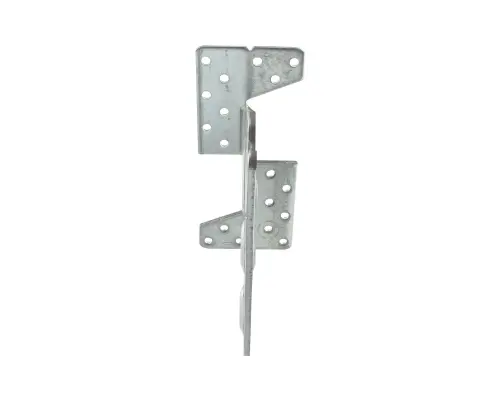

Les étriers TU à âme intérieure permettent un assemblage totalement invisible. L'encoche en tête facilite la pose sur le chantier.

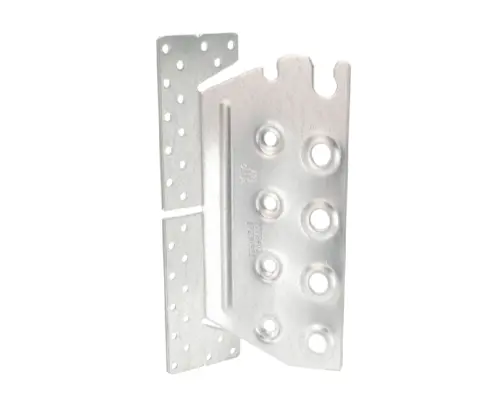

Les modèles TUS (sur demande) sont pliés en usine. Ils conviennent aux angles de 30 à 89° et peuvent être commandés avec un angle à gauche (TU/SL) ou à droite (TU/SR).
Matière: acier galvanisé épaisseur 3mm S250GD + Z275 selon NF EN 10346. Agrément Technique Européen ETA 07-0245-2025-01-15.
Avantages
· Assemblage invisible,
· Mise en œuvre optimisée conforme aux Eurocodes,
· Utilisable en angle (préciser l'angle à la commande),
· Tenue au feu 1/2h ou 1h en suivant certaines préconisations.
Support
· Porteur : bois massif, lamellé-collé, bois composite,
· Porté : bois massif, lamellé-collé, bois composite.
Domaines d'utilisation
· Solives,
· Pannes,
· Poutres porteuses, ...
Fixations
Sur porteur bois : pointes annelées CNA Ø4.0x50 mm ou visUne vis de fixation, appelée communément vis, comporte une tige filetée et une tête. Les vis de fixation se divisent en deux grands groupes selo...Lire plus CSA Ø5.0x40 mm.
Sur porté :
· Broches en acier S235JR type STD12,
· TU/TUS12 : Ø 8 mm type STD8,
· TU/TUS16 à 28 : Ø 12 mm type STD12.
La longueur des broches doit être inférieure ou égale à la largeur de la solive portée.
Vidéo de présentation TU, cliquez ici. Vidéo globale sur les connexions Strong-Tie, cliquez ici.
Pièces jointes
|
Fichiers
|
|
|---|---|
|
02FR_simpson_strongtie_TU_fiche_techn_2024.pdf
|
|
|
02fr-simpson-strongtie-tus-fiche-techn-2026.pdf
|
