Schmid Schrauben Hainfeld Rapid T-Lift

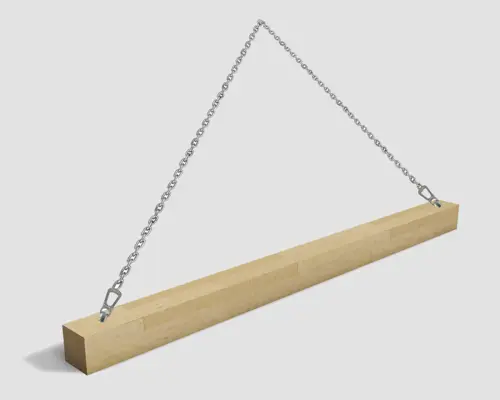

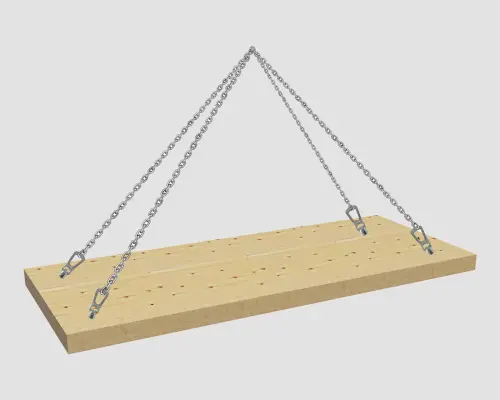

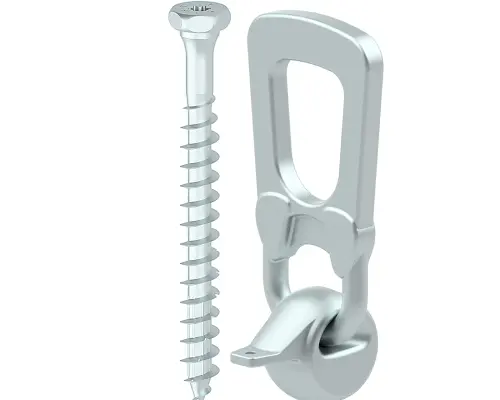

Le modèle RAPID® T-Lift sert de système de levage destiné à soulever, par exemple, des éléments de toiture, muraux ou de plafond préfabriqués ainsi que des panneaux contreplaqués ou en bois massif. Le système se compose de la vis RAPID® T-Lift ainsi que d’un anneau de levage à tête sphérique.
Un anneau de levage est disponible pour des charges allant jusqu'à 1,3 tonnes et un type plus lourd jusqu'à 2,5 tonnes.

Les vis RAPID® T-Lift sont disponibles dans les tailles 12x120/100 mm, 12x160/144 mm pour l'annneau de 1,3 tonne, et les vis de 16x180 à 16x600 mm pour l'annneau de 2,5 tonnes.

Domaines d’application

• Utilisation dans la construction en bois structurée comme système de levage destiné à soulever des éléments de toiture, muraux ou de plafond préfabriqués dans la construction en plaques de bois pour l’industrie de maisons préfabriquées, des panneaux en bois massif tels que des panneaux contreplaqués et autres similaires.
• RAPID® T-Lift est adaptée aux panneaux contreplaqués, au bois massif, aux matériaux en bois (OSB, LVL, etc.) en bois de résineux. Nous recommandons d’utiliser une vis prépercée dans le bois de feuillu.
• Utilisable pour des charges sur l’essieu (vis sollicitées en traction) et pour charges transversales (vis sollicitées au cisaillement).

Remarques sur les applications

• Le système de levage correspond au groupe de charge jusqu’à 1,3 tonnes, testé uniquement en association avec des vis Ø 12 mm à tête double selon ETA-12/0373. Le système 2,5 tonnes avec des vis Ø 16 mm.
• Le poids des composants à soulever doit être connu et ne doit pas dépasser la capacité de charge des vis calculée.
• Les vis ne doivent pas être vissées dans des fissures de séchage ou autres similaires.
• Coude fileté dans le bois : 0-90°.

Consignes de sécurité

• Pour des raisons de sécurité, les vis ne doivent être utilisées qu’une seule fois.
• L’ensemble du composant doit être soulevé avec au moins deux vis.
• Vérifier si RAPID® T-Lift est endommagée avant toute utilisation.
• Il convient de faire vérifier le système de levage au moins une fois par an par un expert ou par un responsable en matière de sécurité de la société exploitante. Outre des endommagements de toutes sortes, il convient surtout de constater le degré d’usure.
• Les modifications et les réparations, en particulier des soudages sur le système de levage sont inadmissibles !
