Simpson Strong-Tie ancrage AH

Aller au panier 0

Marque: Simpson Strong-Tie
Catégories: Jointures bois et vis
Sous-catégorie: Ancrages & connexions HSB & CLT

Brève description

Ancrage pour montants d'ossature.

Description

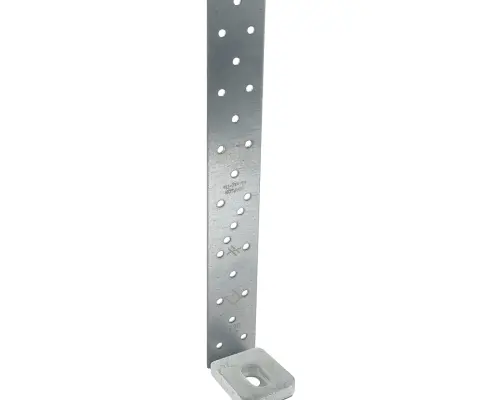

L‘ancrage Simpson Strong-Tie AH et sa rondelle sont préconisés pour renforcer les angles des murs à ossature bois soumis à des efforts de soulèvement. En effet, ce connecteur offre une reprise de charge importante en traction et sa faible largeur permet de le fixer sur un montant de largeur 45 mm.

Matière

AH29050/2-FR : acier galvanisé S250GD + Z275 suivant NF EN 10346.
Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud.

Avantages

Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm.
Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique).
Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant.

Ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage.

Fixations

Sur béton : Configuration 1 ou 2 (voir fiche technique en annexe):

Cheville mécanique : Ø12 WA M12-104/5.
Ancrage chimique : résine AT-HP + tige LMAS M12-150/35.

Configuration 3 (voir fiche technique en annexe):

Cheville mécanique : WA M12-219/120.
Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35 au mètre et tfix minimum 110 mm.

Sur bois :

Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).

Installation

Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisement les distances aux bords.
L’utilisation de la rondelle US40/50/10G est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous. Celle ci évite le dépliage de l‘ancrage AH lors du soulèvement. La rondelle est vendue séparement.

Conseil de mise en oeuvre

L’utilisation d‘ancrage AH + rondelle US 40/50/10G est préconisée à l’extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture. Cette préconisation ne se substitue pas à une vérification faite par un bureau d‘étude compétent.

Vidéo d'ensemble connexions Strong-Tie, cliquez ici.

Lire plus Montrer moins

Voir les variantes de produits

Pièces jointes 1

Contactez-nous

	Unité de vente	Info	Stock	Prix unitaire hors TVA	TVA		Nombre

5002299	SI ancrage AH 40x50x290 2mm
	pce	Dimensions de l'emballage l (longueur) 30.0 x L (largeur) 40.0 x H 55.0 cm Poids 0.27kg	€9,410	21 %
Unité de vente	pce
Info	l (longueur) 30.0 x L (largeur) 40.0 x H 55.0 cm
Poids	0.27 kg
Stock
Prix unitaire hors TVA	€9,410
TVA	21%

Nombre

	boîte (40 pce)	Dimensions de l'emballage l (longueur) 39.5 x L (largeur) 29.0 x H 14.0 cm Poids 10.92kg	~~€376,400~~ €338,760 10% réduction	21 %
Unité de vente	boîte (40 pce)
Info	l (longueur) 39.5 x L (largeur) 29.0 x H 14.0 cm
Poids	10.92 kg
Stock
Prix unitaire hors TVA	~~€376,400~~ €338,760 10% réduction
TVA	21%

Nombre

5003441	SI ancrage AH 40x50x390 2mm
	pce	Dimensions de l'emballage l (longueur) 40.0 x L (largeur) 40.0 x H 60.0 cm Poids 0.4kg	€10,490	21 %
Unité de vente	pce
Info	l (longueur) 40.0 x L (largeur) 40.0 x H 60.0 cm
Poids	0.4 kg
Stock
Prix unitaire hors TVA	€10,490
TVA	21%

Nombre

	boîte (40 pce)	Dimensions de l'emballage l (longueur) 54.0 x L (largeur) 24.0 x H 13.0 cm Poids 16kg	~~€419,600~~ €377,640 10% réduction	21 %
Unité de vente	boîte (40 pce)
Info	l (longueur) 54.0 x L (largeur) 24.0 x H 13.0 cm
Poids	16 kg
Stock
Prix unitaire hors TVA	~~€419,600~~ €377,640 10% réduction
TVA	21%

Nombre

5003442	SI ancrage AH 40x50x490 2mm
	pce	Dimensions de l'emballage l (longueur) 50.0 x L (largeur) 40.0 x H 55.0 cm Poids 0.44kg	€11,910	21 %
Unité de vente	pce
Info	l (longueur) 50.0 x L (largeur) 40.0 x H 55.0 cm
Poids	0.44 kg
Stock
Prix unitaire hors TVA	€11,910
TVA	21%

Nombre

	boîte (40 pce)	Dimensions de l'emballage l (longueur) 54.0 x L (largeur) 24.0 x H 13.0 cm Poids 17.6kg	~~€476,400~~ €428,760 10% réduction	21 %
Unité de vente	boîte (40 pce)
Info	l (longueur) 54.0 x L (largeur) 24.0 x H 13.0 cm
Poids	17.6 kg
Stock
Prix unitaire hors TVA	~~€476,400~~ €428,760 10% réduction
TVA	21%

Nombre

5003443	SI ancrage AH 40x50x290 4mm
	pce	Dimensions de l'emballage l (longueur) 30.0 x L (largeur) 0.0 x H 0.0 cm Poids 0kg	€10,700	21 %
Unité de vente	pce
Info	l (longueur) 30.0 x L (largeur) 0.0 x H 0.0 cm
Poids	0 kg
Stock
Prix unitaire hors TVA	€10,700
TVA	21%

Nombre

	boîte (20 pce)	Dimensions de l'emballage l (longueur) 0.0 x L (largeur) 0.0 x H 0.0 cm Poids 0kg	~~€214,000~~ €192,600 10% réduction	21 %
Unité de vente	boîte (20 pce)
Info	l (longueur) 0.0 x L (largeur) 0.0 x H 0.0 cm
Poids	0 kg
Stock
Prix unitaire hors TVA	~~€214,000~~ €192,600 10% réduction
TVA	21%

Nombre

5003444	SI ancrage AH 40x50x390 4mm
	pce	Dimensions de l'emballage l (longueur) 40.0 x L (largeur) 0.0 x H 0.0 cm Poids 0.65kg	€11,410	21 %
Unité de vente	pce
Info	l (longueur) 40.0 x L (largeur) 0.0 x H 0.0 cm
Poids	0.65 kg
Stock
Prix unitaire hors TVA	€11,410
TVA	21%

Nombre

	boîte (20 pce)	Dimensions de l'emballage l (longueur) 0.0 x L (largeur) 0.0 x H 0.0 cm Poids 13kg	~~€228,200~~ €205,380 10% réduction	21 %
Unité de vente	boîte (20 pce)
Info	l (longueur) 0.0 x L (largeur) 0.0 x H 0.0 cm
Poids	13 kg
Stock
Prix unitaire hors TVA	~~€228,200~~ €205,380 10% réduction
TVA	21%

Nombre

Aller au panier 0

Brève description

Ancrage pour montants d'ossature.

Description

Matière

AH29050/2-FR : acier galvanisé S250GD + Z275 suivant NF EN 10346.
Rondelle US40/50/10G : acier S235JR + finition galvanisation à chaud.

Avantages

Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm.
Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique).
Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant.

Ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage.

Fixations

Sur béton : Configuration 1 ou 2 (voir fiche technique en annexe):

Cheville mécanique : Ø12 WA M12-104/5.
Ancrage chimique : résine AT-HP + tige LMAS M12-150/35.

Configuration 3 (voir fiche technique en annexe):

Cheville mécanique : WA M12-219/120.
Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35 au mètre et tfix minimum 110 mm.

Sur bois :

Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 (le nombre de pointes à utiliser dépend de la configuration d‘utilisation).

Installation

Utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisement les distances aux bords.
L’utilisation de la rondelle US40/50/10G est obligatoire pour garantir les efforts donnés dans le tableau ci-dessous. Celle ci évite le dépliage de l‘ancrage AH lors du soulèvement. La rondelle est vendue séparement.

Vidéo d'ensemble connexions Strong-Tie, cliquez ici.
